產品說明
TYF600系列有源電力濾波器APF是諧波治理的完美解決方案，有源濾波器與諧波源并聯接入電網中，通過外部采樣互感器實時檢測諧波源負載產生的諧波電流，并通過控制逆變器產生一個和負載諧波大小相等、方向相反的電流注入供配電系統中，從而補償諧波電流進行抵消，完美的實現各種負載諧波治理功能。
產品應用
?工業負載場所，針對整流器、變頻器、電弧爐、大型UPS、中頻爐等工業型大容量非線性負載。
?商業建筑場所，例如大量使用熒光燈、電腦、UPS、電梯、變頻空調等非線性負載。
?特殊行業場所，易受高次諧波干擾而無法正常運行的高精密設備使用場合，如EIB、CT機等。
產品特點
1. 可補償2～51次諧波，也可選擇其中特定次諧波進行單獨補償。
2. 補償方式靈活：①只補償諧波；②諧波和無功全補償；③只補償無功。
3. 具備遠程通訊接口，可通過PC機實時監控。
4. 擴機并聯最多可達8臺。
5. 智能化控制電路，可靠性高。
6. 響應速度快，諧波補償電流全響應時間小于10ms。
7. 標準模塊化設計，縮短交付周期，同時提高了使用的可靠性和可維修性。
8. 具有過流保護、過壓保護、欠壓保護、過溫保護、缺相保護等多種保護功能。
技術參數
額定電壓（V） | AC400V/AC690V |
電壓允許偏差 | ±20% |
電網頻率（Hz) | 50/60 ±5% |
開關頻率 | 等效30kHz |
過載電流倍數 | 1.2In |
諧波范圍 | 2～51次 |
濾波能力 | THDi≤5% |
濾波次數選擇 | 可對每次諧波單獨設定 |
濾波補償率 | ≧97% |
中性線濾波能力 | 一倍或三倍相線諧波電流 |
電氣接線 | 三相三線/三相四線 |
外殼防護等級 | IP21，其他防護等級可定制 |
電磁兼容標準 | IEE519,IEC61000-3-6,ER G5/4 |
瞬時響應時間 | ≦100μs |
全響應時間 | 10ms |
噪聲水平 | ≦65dB |
可靠性及壽命 | ≧160000h |
保護功能 | 過壓保護、欠壓保護、缺相保護、過補償保護、過溫保護 |
事件記錄 | 最多500條 |
人機接口 | 彩色觸摸屏 |
通訊方式 | RS485 Modbus協議 |
冷卻方式 | 強迫風冷 |
相對濕度 | ≤95%，無凝露 |
最高海拔 | ≦2500m |
安裝方式 | 機架式/壁掛式 |
工作溫度 | -25℃～50℃ |
儲存溫度 | -40℃～65℃ |
安裝尺寸

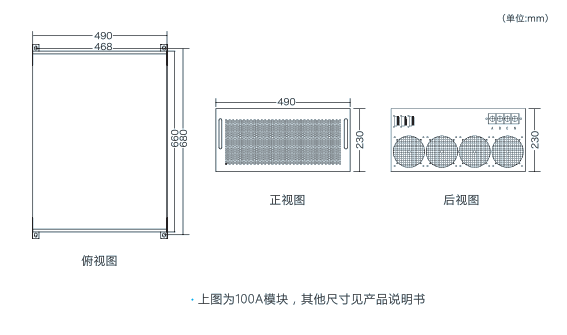

TYF600模塊外形尺寸示意圖
選型表
TYF600有源濾波裝置 | |||||
TYF600- | |||||
單機補償容量 | 25A | 025 | |||
50A | 050 | ||||
75A | 075 | ||||
100A | 100 | ||||
額定電壓(V) | 400 | 1 | |||
690 | 2 | ||||
系統 | 三相三線系統 | 3 | |||
三相四線系統 | 4 | ||||
安裝方式 | 機架式 | R | |||
壁掛式 | W | ||||
型號：TYF600-050-1-4-R
